產品名稱及型號：浮動軟密封球閥 Q41F(N)
產品用途:

Q41F 型浮動軟密封球閥用于Class150~Class600、PN16~PN63的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

結構特點:
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝

產品采用標準：
GB12237、BS5351、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5、ANSI B 16.34
主要性能規范：

浮動球結構

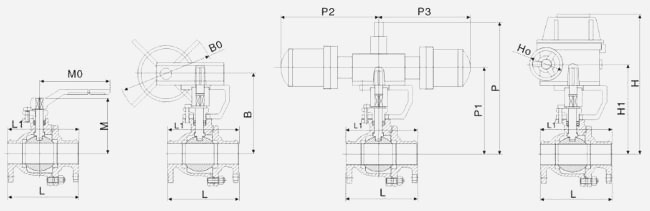

驅動方式：蝸輪傳動、手動、電動、氣動
適用溫度: -40℃～150℃
適用介質: 水、油品等介質

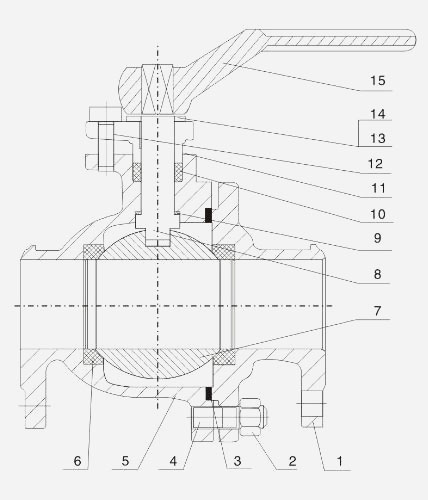

主要零部件及材料：

序號	零件名稱	材料
		GB	ASTM
1	閥蓋	WCB	A216-WCB
2	螺母	45	A194-2H
3	墊片	柔性石墨+不銹鋼	Bl2.10-3041F.G
4	螺柱	35CTMOA	A193-B7
5	閥體	WCB	A216-WGB
6	閥座	PTFE	PTFE
7	球體	25+Cr	A105+ Cr
8	閥桿	2Cr13	A276-410
9	墊片	PTFE/尼龍	PTFE/尼龍
10	填料	柔性石墨	柔性石墨
11	填料壓蓋	WCB	A216-WCB
12	螺釘	35CTMOA	A193-B7
13	定位片	Q235A	A36
14	擋圈	65Mn	AISI 1566
15	手柄	KTH 350-10	A47-667 G r.32510
