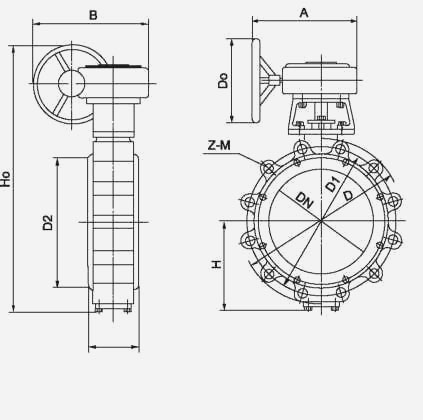

產品名稱及型號：對夾式（含凸耳）蝶閥  D7(3/2/1)(H/F)  D37(3/2/1)(H/F)  D67(3/2/1)(H/F)  D97(3/2/1)(H/F)

產品用途: 本蝶閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建 筑、給排水管路作啟閉或調節介質流量之用，結構型式可分為單偏心/雙偏心/三偏心。

結構特點：

1、雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼或軟材料，軟材料使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥結構獨特，操作靈活，省力，方便。

主要性能規范：

單偏心/雙偏心/三偏心

驅動方式有手動、蝸輪蝸桿傳動、氣動、電動

公稱通徑DN50~DN600 公稱壓力PN10~PN25

英制規格2”~24”       磅級Class 150~300

產品采用標準：
國標系列GB/T 12238、GB/T 12221、JB/T 79、JB/T 82、GB/T 9115 GB/T9113、GB/T13927、JB/T 9092
美標系列  API609、MSS-Sp-68、ASME Bl6.10、API609、MSS.Sp-68、ASME B16.5、ASME B16.47、AP1598

主要零部件及材料：

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	WCB/ CF8/CF8M	5	填料	柔性石墨
2	閥桿	2Cr13/06Cr18Ni9Ti	6	填料壓蓋	WCB/CF8/CF8M
		06Cr18Ni12Mo2Ti
3	蝶板組合件	WCB+不銹鋼/WCB+不銹鋼復合件、	7	支架	WCB/CF8/CF8M
		WCB/CF8/CF8M
4	填料墊	2Cr13	8	驅動裝置	組件
