產品名稱及型號：調節型高溫?zé)煔獾y

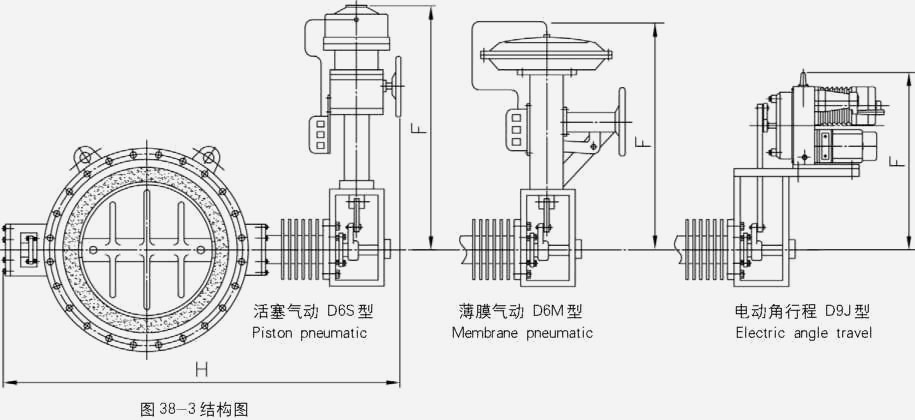

TD6s41W-1G     TD6M41W-1G     TD9J41W-1G

TD6s61W-1G     TD6M61W-1G     TD9J61W-1G

產品特點及用途：

1.閥門用于帶內襯高溫?zé)煔夤艿老到y(tǒng)，通過控制信號調節介質流量，實現工業 過程自動化和計算機集中控制。閥門作啟閉與調節流量用。

2.閥門蝶板、閥座和閥桿采用高溫耐熱鋼，保證了閥門的高溫性能。而殼體則采用普碳鋼，內襯耐火混凝土保溫隔熱,降低了制造成本，為用戶節省投資。

3.閥門分為法蘭式和對焊式兩種連接形式。對焊式減少泄漏點，與法蘭式閥門的區別 只是與管道連接方式不同，其余均相同。

4.閥門可根據用戶的需要選用電動角行程、薄膜氣動、活塞式氣動等各種執行器及相關附件，訂貨時應詳細注明技術參數和要求。

產品采用標準：
產品標準參照J(rèn)B/T 8692
連接尺寸按照GB/T9113.1  GB/T 12224
壓力試驗參照GB/T 13927  JB/T 9092
主要性能規范： 公稱尺寸DN300~DN2000 公稱壓力PN1

公稱尺寸DN		300	350		400	500	600	700		800	900	1000	1200		1400	1600	1800	2000
適用介質		高溫?zé)煔狻⒑瑝m氣體
適用溫度		≤1000℃
泄漏量		≤1%? ≤3%
額定流量系數C		3060	4160		5450	8500	12200	16600		21700	27100	34000	49600		66600	87000	111000	136000
氣動 執行 器	最大允許壓差MPa The maximum Allowable pressure difference	0.098	0.062		0.100	0.052	0.019	0.012		0.008	0.006	0.004	0.003		0.003	0.002	0.002	0.002
	型號	薄膜 ZMA-4			薄膜 ZMA-5		活塞  ZSC-45									活塞  ZSC-56
	行程	40mm			60mm		60mm									100mm
	氣源壓力	0.5 MPa					0.55 MPa
電 動執行 器	型號	DKJ-310			DKJ-410		DKJ-510									DKJ-610
	力矩	250 N.M			600 N.M		1600 N.M									4000 N.M
	輸入通道	3 個(相互隔離)														3個（相互隔離）
	電源	單相  AC 220V 50 Hz														三相AC 380V 50Hz
蝶板轉角：0°~75°				信號電流：4~20mA .DC					行程基本誤差：±2.5%					回差：≤2.5%

主要零部件及材料：

主要零件	材料
閥體	碳鋼:鑄鋼WCB內襯耐火混凝土、焊接Q235A內襯耐火混凝土
蝶板、閥座	高溫耐熱鋼： 0Cr25Ni20 1Cr16Ni35
閥桿、	高溫耐熱鋼： 0Cr25Ni20
填料	柔性石墨、夾鎳合金絲編織柔性石墨、高硅氧陶纖維與耐熱合金絲編織填料
